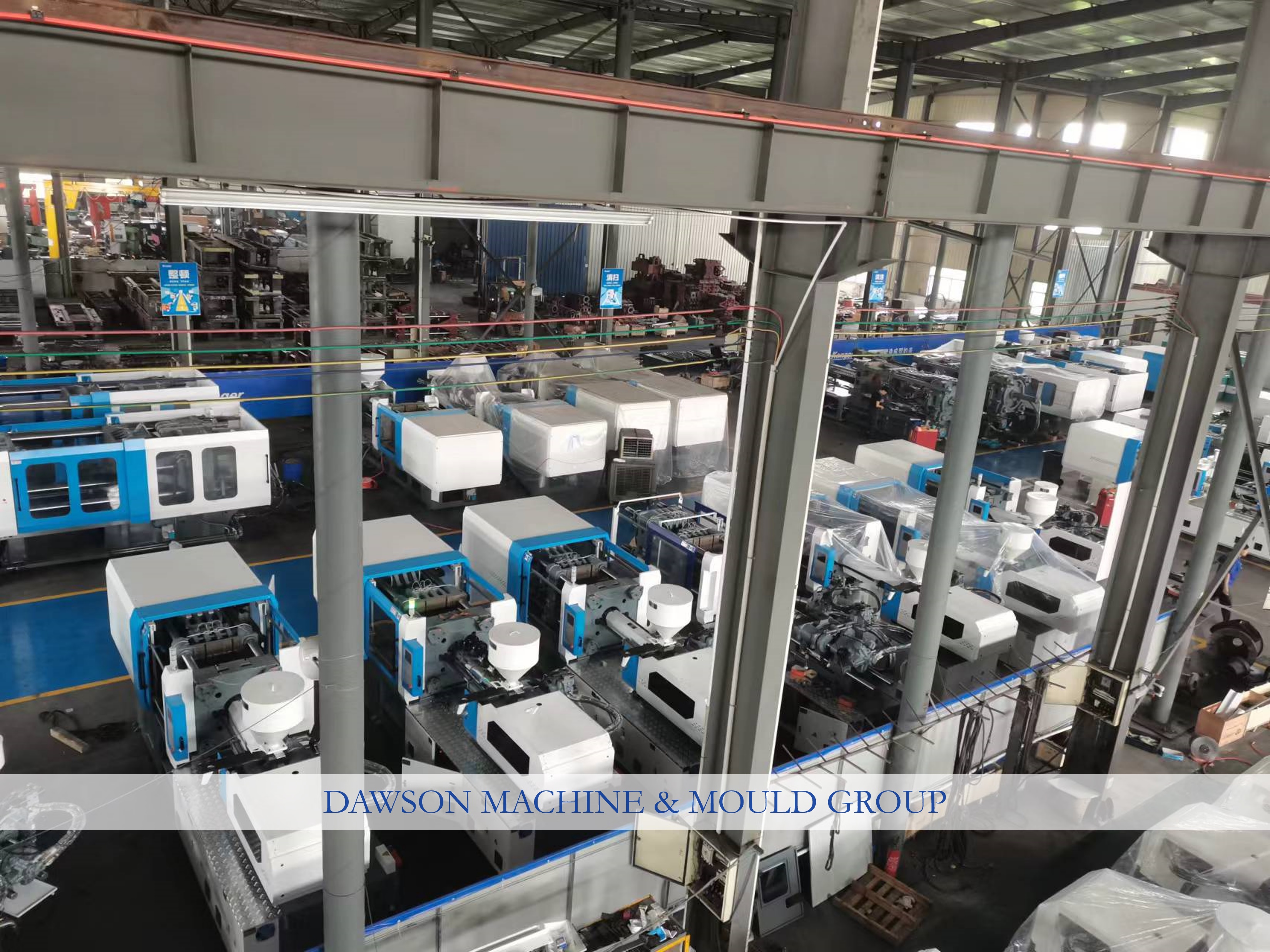

آلات صب الحقن: مثال للهندسة الدقيقة في التصنيع البلاستيكي

ضمن النظام الإيكولوجي المعقد للتصنيع البلاستيكي ، حيث تعد الكفاءة التشغيلية ، ودقة الأبعاد ، وقدرة على تكييف المواد عوامل نجاح حاسمة ، تقف آلات صب الحقن الحديثة كدليل على التميز الهندسي. وقد عززت هذه العمل الصناعي ، التي تم تكريرها خلال عقود من التطور التكنولوجي ، دورها كأصول لا غنى عنها عبر قطاعات التصنيع المتنوعة ، قادرة على إنتاج مكونات تتراوح من الأجزاء الطبية الدقيقة إلى التجميع الهيكلي على نطاق واسع. تجسد تآزر الميكاترونيك المتقدم ، وتكامل العلوم المادية ، والتصميم المريح ، وآلات صب الحقن المعاصرة وضعت المعيار لجودة الإنتاج المتسقة في بيئات التصنيع ذات الحجم الكبير.

في النواة التشغيلية لآلات صب الحقن تكمن وحدة التثبيت ، وهي مجموعة متطورة مصممة للحفاظ على سلامة القالب خلال مرحلة الحقن العالي. باستخدام أنظمة التشغيل الهيدروليكية أو المؤازرة أو الهجينة ، فإن آليات التثبيت هذه تولد قوى تتراوح من 50 كيلو كيروس إلى 50000 كيروس ، والتي تمت معاييرها بدقة لمواجهة ضغط الحقن الذي يمارسه البوليمر المنصهر. تستخدم آلية التثبيت من نوع التبديل ، التي تفضلها ميكانيكيتها وكفاءتها في مجال الطاقة ، سلسلة من النقاط المحورية لضرب القوة التطبيقية ، مما يضمن توزيعًا موحدًا عبر ألواح القالب. يعد تطبيق القوة الموحدة هذا أمرًا بالغ الأهمية لمنع تكوين الفلاش - تسرب البلاستيك بين أسطح العفن - والحفاظ على الاستقرار الأبعاد ، وخاصة في الهندسة المعقدة مع متطلبات التسامح الضيقة (± 0.01 مم في التطبيقات الدقيقة).

تدمج أنظمة التثبيت الحديثة أدلة خطية متطورة وترميزات الموضع ، مما يتيح محاذاة بلاتين على مستوى الميكرون. لا غنى عن هذه الدقة عند معالجة الراتنجات الهندسية ذات مؤشرات تدفق الذوبان المنخفضة ، مثل كبريتيد البوليفينلين (PPS) أو البوليمرات البلورية السائلة (LCP) ، حيث يمكن أن يسبب اختلال القالب البسيط مخالفات تدفق المواد. يقوم التحكم في قوة التثبيت التكيفية ، وهو ميزة في أحدث الأنظمة ، بضبط الضغط بشكل ديناميكي على أساس بيانات المستشعر في الوقت الفعلي ، مما يؤدي إلى تحسين استهلاك الطاقة مع ضمان إغلاق العفن المتسق عبر دورات الإنتاج.

تكمل نظام التثبيت هو وحدة الحقن ، وهي مجموعة متطورة مصممة لإدارة التحول الميكانيكي الحراري المعقد للمواد البوليمرية. تقوم مجموعة برغي برغي ، التي تم بناؤها عادةً من الصلب النيترويد أو السبائك المعبأة (لمقاومة التآكل) ، إلى تسهيل ثلاث مراحل تشغيلية مميزة: التغذية والضغط والقياس. خلال مرحلة التغذية ، يتم نقل الراتنج الحبيبي من النطاط عن طريق دوران المسمار ، مع انخفاض عمق الرحلة تدريجياً لضغط المواد. في منطقة الضغط ، يبدأ القص الميكانيكي وتسخين البرميل المتحكم فيه (عن طريق سخانات الخرطوشة وسترات التبريد) ذوبان البوليمر ، مع درجات حرارة منظمة بدقة (± 1 درجة مئوية) لمطابقة نقاط ذوبان المواد الخاصة بالمواد-تتراوح من 160 درجة مئوية للبولي إيثيلين إلى 380 درجة مئوية للبوليميدات عالية الأداء.

تضمن منطقة القياس جودة ذوبان متجانسة من خلال الخلط المكثف ، وغالبًا ما يتم تعزيزها بواسطة الأشكال الهندسية المسمار المتخصصة مثل مسامير الحاجز أو أقسام خلط مع عناصر Maddock. هذا التجانس أمر بالغ الأهمية للقضاء على تدرجات اللزوجة ، والتي يمكن أن تؤدي إلى عيوب جزء مثل خطوط اللحام أو علامات الحوض. إن سرعة الحقن وملامح الضغط ، التي يتم التحكم فيها عن طريق أنظمة مضاعفات مضاعف أو كلها الكهربائية ، قابلة للبرمجة مع دقة ميكروثانية ، مما يتيح معالجة مواد حساسة للقص مثل كلوريد البولي فينيل (PVC) في السرعات المنخفضة (5 ملم/ثانية) مثل البوليمرات ذات الفقرة العالية.

تخضع الدقة التشغيلية لآلات صب الحقن الحديثة لأنظمة تحكم متطورة تستفيد من PLCs من الدرجة الصناعية (وحدات التحكم المنطقية القابلة للبرمجة) ووحدات تحكم الحركة متعددة المحاور. تقوم هذه الأنظمة بمعالجة البيانات من مجموعة من المستشعرات-بما في ذلك محولات الضغط ، والمزدوجات الحرارية ، والمحولات التفاضلية المتغيرة الخطية (LVDTs)-معدلات أخذ العينات التي تتجاوز 1 كيلو هرتز ، مما يتيح التعديل في الوقت الفعلي لمعلمات العملية. يمكن أن تتنبأ خوارزميات التحكم التكيفية ، باستخدام نماذج التعلم الآلي المدربين على بيانات الإنتاج التاريخية ، وتعويضها عن الانجراف العملية الناتجة عن عوامل مثل اختلافات دفعة المواد أو تقلبات درجة الحرارة المحيطة.

تتميز واجهات الإنسان والآلة (HMIS) شاشات تعمل باللمس عالية الدقة التي تعرض متغيرات العملية الحرجة في الوقت الفعلي ، مع أدوات التصور المتقدمة مثل منحنى منحنى درجة حرارة الضغط (PVT) لتحسين العملية. تخزين أنظمة إدارة الوصفة مئات مجموعات المعلمات الخاصة بالمواد ، مما يتيح تغييرات سريعة بين عمليات الإنتاج. بالنسبة للتكامل 4.0 الصناعة ، تدعم أنظمة التحكم هذه بروتوكولات الاتصالات مثل OPC UA و MQTT ، مما يسهل تبادل البيانات مع أنظمة تنفيذ التصنيع (MES) لمراقبة الإنتاج والصيانة التنبؤية.

تنبع المتانة الميكانيكية لآلات صب الحقن من تصميمات إطار قوية باستخدام تحليل العناصر المحدودة (FEA) من الحديد الزهر أو هياكل الصلب الملحومة. تظهر هذه الإطارات صلابة استثنائية (أقل من 0.1 ملم انحراف تحت قوة التثبيت الكاملة) للحفاظ على التوازي الصوفي أثناء التشغيل. يتم إنشاء مكونات التآكل الحرجة-مثل النصائح المسمار ، وحلقات الفحص ، وتوجيه البطانات-من مواد مقاومة للارتداء مثل كربيد التنغستن أو سبائك Stellite ، مما يضمن حياة الخدمة التي تتجاوز 100000 دورة إنتاج في التطبيقات القياسية.

أنظمة تخميد الاهتزاز ، التي تضم العوامل الهوائية أو مخمدات الكتلة المضبوطة ، تقلل من ترددات الرنين التي قد تعطل استقرار العملية. تعتبر هذه النزاهة الهيكلية مهمة بشكل خاص لتطبيقات التمثيل الجزئي ، حيث يمكن أن تؤدي الاهتزازات الناجمة عن الماكينة إلى التنازل عن دقة الأبعاد في المكونات التي تقل عن 0.1 جرام.

تعطي آلات صب الحقن المعاصرة أولوية كفاءة الطاقة من خلال اعتماد محركات الأقراص الكهربائية المؤازرة ، والتي تستهلك الطاقة التي تتناسب مع الحمل الفعلي بدلاً من التشغيل بسرعة ثابتة. تحقق الآلات الكهربائية جميعها من توفير الطاقة من 30 إلى 60 ٪ مقارنة بالأنظمة الهيدروليكية التقليدية ، مع أنظمة الفرامل المتجددة التي تلتقط الطاقة الحركية أثناء حركة الصفيحة. تقوم أنظمة استرداد الحرارة بإعادة توجيه حرارة النفايات من سخانات البرميل إلى تسخين الراتنجات الواردة ، مما يقلل من استهلاك الطاقة بشكل عام بنسبة تصل إلى 15 ٪.

يتم تعزيز كفاءة المواد عن طريق التحكم في حجم اللقطة الدقيقة ، مما يقلل من معدلات الخردة إلى أقل من 1 ٪ في العمليات المحسنة. يتم تسهيل التوافق مع المواد المعاد تدويرها ، بما في ذلك راتنجات ما بعد المستهلك المعاد تدويرها (PCR) مع خصائص تدفق الذوبان المتغيرة ، بواسطة أنظمة معالجة المواد المتقدمة مع إمكانات التجفيف ومراقبة اللزوجة في الخط.

تتيح التنوع التشغيلي لآلات صب الحقن الحديثة معالجة مجموعة واسعة من المواد البوليمرية ، من اللدائن الحرارية للسلع إلى مركبات عالية الأداء. تسمح التكوينات المتخصصة بعمليات مثل صب الحقن بمساعدة الغاز (GAIM) ، حيث يتم حقن غاز النيتروجين لتشكيل أقسام مجوفة ، مما يقلل من استخدام المواد بنسبة تصل إلى 30 ٪ مع تحسين صلابة جزئية. ينتج صب الحقن الخلوي ، باستخدام تقنية السوائل فوق الحرجة ، أجزاء ذات هياكل خلوية دقيقة ، مما يقلل من الوزن بنسبة 10-20 ٪ دون التضحية بالخصائص الميكانيكية.

يتم تمكين إمكانات صب متعددة المواد ، بما في ذلك الإفراط في التعبير والاعتماد ، من خلال وحدات الحقن الإضافية مع التحكم في درجة الحرارة المستقلة ، مما يسهل إنتاج الأجزاء التي تجمع بين المواد الصلبة والمرطبة. يمتد هذا التنوع إلى معالجة البوليمرات المملوءة التي تحتوي على الألياف الزجاجية ، أو الأنابيب النانوية الكربونية ، أو الإضافات المعدنية ، مع تصاميم المسمار المتخصصة التي تمنع كسر الحشو وضمان تشتت موحد.

يتضح تصميم القابلية للصيانة في ميزات مثل الألواح السريعة الوصول وأنظمة التشحيم المركزية وتخطيطات المكونات المعيارية. أجهزة استشعار مراقبة الحالة المضمنة في الأنظمة الحرجة (المضخات الهيدروليكية ، محركات المؤازرة) تقيّم صحة المعدات باستمرار ، وتوليد تنبيهات للصيانة الوقائية قبل حدوث فشل المكون. هذا النهج التنبئي يقلل من التوقف عن العمل غير المخطط له بنسبة تصل إلى 50 ٪ مقارنة باستراتيجيات الصيانة التفاعلية.
