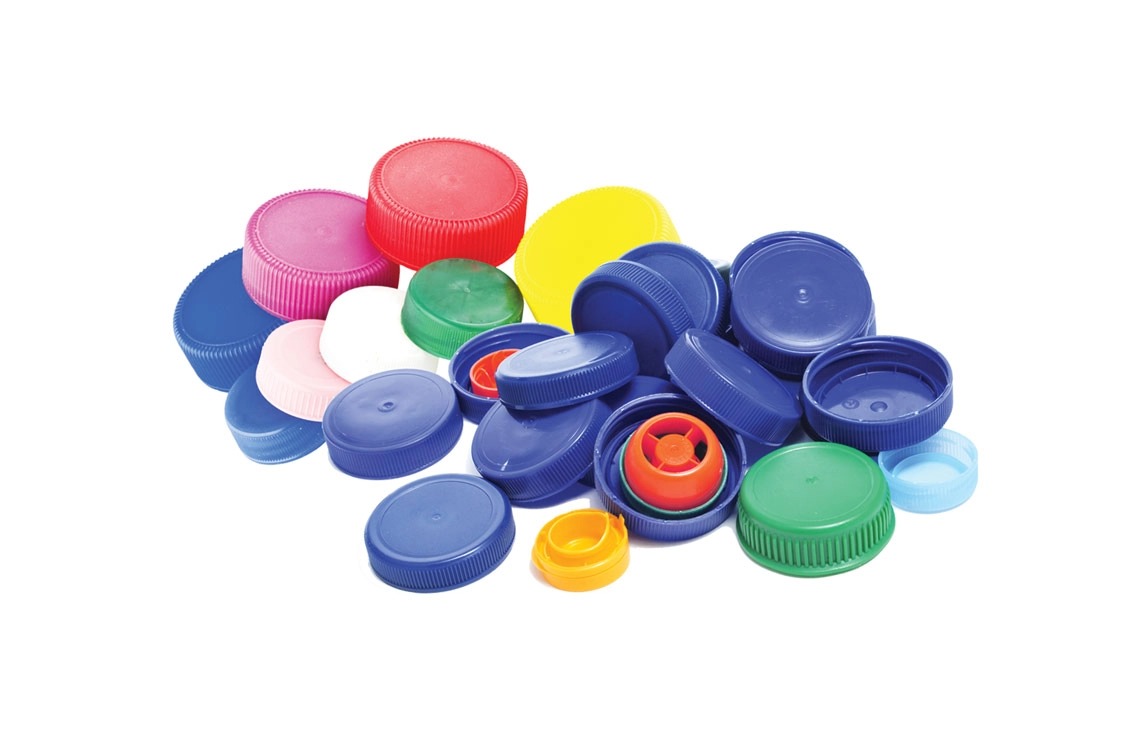

تعتبر آلة التشكيل بالحقن حجر الزاوية في التصنيع الحديث، حيث تلعب دورًا حاسمًا في إنتاج المكونات البلاستيكية بكميات كبيرة لعدد لا يحصى من الصناعات. من لوحات عدادات السيارات إلى المحاقن الطبية، وأغلفة الإلكترونيات الاستهلاكية إلى أغطية الزجاجات، هذه المعدات القوية مسؤولة عن تشكيل العناصر اليومية بدقة وتكرار لا مثيل لهما. ولكن ما هي بالضبط آلة التشكيل بالحقن وكيف تعمل؟ دعونا نتعمق في آلياتها وتطبيقاتها ومكوناتها وفوائدها.
القولبة بالحقن هي عملية تصنيع تستخدم لإنتاج الأجزاء عن طريق حقن المواد المنصهرة في تجويف القالب. عادة، تستخدم هذه العملية بوليمرات لدنة بالحرارة، ولكنها يمكن أن تشمل أيضًا معادن (في تعدين المساحيق)، أو الزجاج، أو المطاط الصناعي. تبدأ العملية بتسخين المادة الخام حتى تصبح سائلة لزجة. ثم يتم حقنه تحت ضغط عالٍ في قالب مغلق حيث يبرد ويتصلب في المنتج النهائي.
تسمح هذه التقنية بإنتاج كميات كبيرة من المكونات المعقدة والمتسقة الأبعاد. سواء كان الأمر يتعلق بالآلاف أو الملايين من الأجزاء، فإن عملية القولبة بالحقن تضمن أن كل قطعة تلبي معايير الجودة والتسامح الصارمة، مما يجعلها الخيار المفضل عبر الصناعات.
تتكون آلة التشكيل بالحقن من عدة أنظمة فرعية مهمة تعمل بشكل متضافر لإنتاج الأجزاء المقولبة بكفاءة ودقة. وتشمل هذه:
| وظيفة | المكون |
|---|---|
| وحدة الحقن | يذوب ويحقن البلاستيك في القالب. |
| وحدة لقط | يحافظ على القالب مغلقًا بإحكام أثناء الحقن. |
| نظام التحكم | ينظم المعلمات مثل الضغط ودرجة الحرارة والتوقيت. |
| محرك هيدروليكي أو كهربائي | يعمل على تشغيل آليات الحقن والتثبيت. |
دعنا نستكشف هذه الأمور بمزيد من التعمق:
وحدة الحقن هي التي يتم فيها إذابة حبيبات البلاستيك وتحويلها إلى سائل لزج. تتضمن آلية القادوس والبرميل والمسمار. يدور المسمار ويدفع المادة للأمام بينما تقوم السخانات الموجودة على طول البرميل بإذابتها. بمجرد أن تصبح الكمية المطلوبة جاهزة، يعمل المسمار مثل المكبس، مما يدفع المادة إلى القالب تحت ضغط عالٍ.
تقوم وحدة التثبيت بتثبيت القالب في مكانه وتبذل قوة لإبقائه مغلقًا أثناء الحقن والتبريد. وبدون قوة تثبيت كافية، يمكن أن يتسرب البلاستيك المنصهر، مما يتسبب في حدوث عيوب. حجم وتعقيد القالب يحدد قوة وحجم نظام التثبيت المطلوب.
تستخدم الآلات الحديثة وحدات التحكم المنطقية القابلة للبرمجة (PLCs) أو أنظمة التحكم المحوسبة للإشراف على كل جانب من جوانب دورة التشكيل. إنهم يراقبون ويتحكمون في المتغيرات مثل سرعة دوران المسمار، ودرجة حرارة القالب، وضغط الحقن، ووقت التبريد - مما يضمن التكرار وجودة الجزء.
تتضمن دورة القولبة بالحقن سلسلة من المراحل المنهجية، تساهم كل منها في الكفاءة والدقة الشاملة للجزء الذي يتم إنتاجه. وإليك كيف يعمل:
الخطوة الأولى هي إغلاق القالب باستخدام وحدة التثبيت. وهذا يضمن إغلاق نصفي القالب بإحكام، مما يمنع أي هروب للبلاستيك المنصهر أثناء الحقن.
بعد ذلك، يتم حقن البلاستيك المنصهر في تجويف القالب من خلال الذباب. تتطلب هذه الخطوة ضغطًا هائلًا (غالبًا ما يصل إلى عدة آلاف رطل لكل بوصة مربعة) لضمان ملء القالب بالكامل، خاصة بالنسبة للأشكال الهندسية المعقدة.
بمجرد دخول المادة إلى القالب، تبدأ في التبريد والتصلب. غالبًا ما يتم تزويد القالب بقنوات تبريد لتسريع هذه العملية. يعد التبريد المناسب أمرًا حيويًا لتقليل الاعوجاج أو علامات الغرق أو الضغوط الداخلية.
بعد أن تتصلب المادة، يفتح القالب وتدفع مسامير القاذف الجزء النهائي للخارج. ثم يُغلق القالب مرة أخرى، ويكون جاهزًا لبدء الدورة التالية. يمكن أن تستغرق هذه الدورة بأكملها من بضع ثوانٍ إلى بضع دقائق، اعتمادًا على حجم الجزء وتعقيده.
يمكن تصنيف آلات القولبة بالحقن على نطاق واسع بناءً على نظام التشغيل الخاص بها، ولكل منها مزايا فريدة:
هذه هي الآلات الأكثر تقليدية والأكثر استخدامًا. إنهم يستخدمون الأسطوانات الهيدروليكية لتشغيل كل من وظائف الحقن والتثبيت. تتميز الآلات الهيدروليكية بالقوة والقدرة على إنتاج أجزاء كبيرة وثقيلة ولكنها قد تكون أقل كفاءة في استخدام الطاقة.
تستخدم الآلات الكهربائية محركات مؤازرة لجميع الوظائف الرئيسية. وهي معروفة بالدقة العالية والتكرار وكفاءة الطاقة. تعتبر هذه المنتجات مثالية للصناعات التي تتطلب ظروف غرف نظيفة، مثل التصنيع الطبي أو الإلكترونيات.
من خلال الجمع بين نقاط القوة في كل من الأنظمة الهيدروليكية والكهربائية، توفر الآلات الهجينة التوازن بين الأداء والسرعة وتوفير الطاقة. إنها تحظى بشعبية متزايدة في بيئات الإنتاج عالية الطلب.
توفر آلات القولبة بالحقن العديد من المزايا الرئيسية التي تجعلها لا غنى عنها في التصنيع الحديث:
كفاءة عالية : قادرة على إنتاج آلاف الأجزاء في الساعة بجودة متسقة.
مرونة التصميم : القدرة على تشكيل الأشكال والميزات المعقدة بدقة.
تنوع المواد : متوافق مع مجموعة واسعة من اللدائن الحرارية والمواد المضافة.
تقليل النفايات : تقوم معظم الأنظمة بإعادة تدوير المواد الزائدة من أشجار الصنوبر أو العدائين.
تكاليف العمالة المنخفضة : آلية للغاية، مما يقلل الحاجة إلى التدخل اليدوي.
إن الكفاءة من حيث التكلفة وقابلية التوسع في قولبة الحقن تجعلها مناسبة لكل من النماذج الأولية ذات الحجم المنخفض والإنتاج الضخم على نطاق واسع.
على الرغم من مزاياها العديدة، فإن القولبة بالحقن لا تخلو من التحديات. يجب على المهندسين مراعاة المتغيرات التي يمكن أن تؤثر على جودة المنتج، مثل:
ينكمش البلاستيك عندما يبرد. يمكن أن يؤدي سوء التحكم إلى تزييفها أو عدم دقة الأبعاد. يساعد تصميم القالب المناسب وتعديل وقت التبريد في تخفيف ذلك.
تحدث لقطة قصيرة عندما لا يمتلئ القالب بالكامل. قد تشمل الأسباب انخفاض ضغط الحقن، أو درجة حرارة العفن الباردة، أو لزوجة المادة غير المناسبة.
يحدث الوميض عندما يهرب البلاستيك المنصهر من تجويف القالب، مما يؤدي إلى ظهور نتوءات رقيقة على المنتج النهائي. عادة ما يكون ذلك بسبب ضغط الحقن المفرط أو أجزاء القالب البالية.
يعد فهم هذه المشكلات وتحسين معلمات العملية أمرًا ضروريًا للحفاظ على سلامة المنتج ووقت تشغيل الماكينة.
المواد الأكثر استخدامًا هي اللدائن الحرارية مثل ABS وPP وPE وPC والنايلون. تشمل الدرجات المتخصصة أنواعًا مثبطة للهب أو مقاومة للأشعة فوق البنفسجية.
يمكن أن يتراوح وقت الدورة من 10 ثوانٍ إلى دقيقتين، اعتمادًا على التعقيد والحجم والمواد.
مع الصيانة الدورية، يمكن للآلة عالية الجودة أن تدوم من 15 إلى 25 عامًا أو أكثر، اعتمادًا على كثافة الاستخدام.
نعم، يمكن استخدام المواد البلاستيكية المعاد تدويرها، خاصة للأجزاء غير الحرجة. ومع ذلك، يجب إدارة اتساق المواد ونقاوتها بعناية.
إن آلات القولبة بالحقن هي حقًا الأبطال المجهولون للإنتاج الحديث. إنها توفر كفاءة ودقة وقابلية للتوسع لا مثيل لها - حيث تحول المواد الخام إلى مكونات معقدة في ثوانٍ. ومن خلال فهم كيفية عمل هذه الآلات وكيفية تحسين استخدامها، يمكن للمصنعين الحصول على ميزة كبيرة في الجودة والتحكم في التكلفة ووقت الوصول إلى السوق.
سواء كنت مهندسًا، أو مصمم منتجات، أو مدير مصنع، فإن التعرف على الإمكانات الكاملة لآلات القولبة بالحقن يعد أمرًا ضروريًا لتحفيز الابتكار وتلبية متطلبات عالم اليوم سريع الخطى والمهتم بالجودة.
